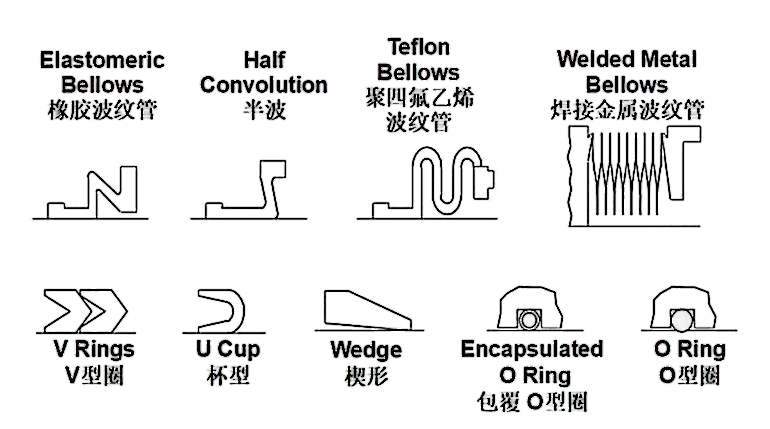

輔佐密封包含動(dòng)、 靜環(huán)的密封圈， 大都做成O形圈、 V形圈、 矩形圈、 楔形圈或梯形圈。

　　它們的效果首要是： 避免動(dòng)環(huán)與轉(zhuǎn)軸和靜環(huán)與壓蓋之間的泄漏; 補(bǔ)償密封面的偏斜和振蕩， 以確保動(dòng)、 靜環(huán)端面良好的貼合。

　　輔佐密封密封圈的資料首要有彈性體 (如橡膠) 、 塑料 (如四氟乙烯) 、 纖維 (如石棉、碳纖維) 、 無機(jī)資料 (如脹大石墨) 和金屬 (如銅、 鋁、 不銹鋼等) 。

　　輔佐密封圈資料的物理和機(jī)械功能的要求與密封面資料有關(guān)。

　　1、組成橡膠

　　橡膠輔佐密封圈是運(yùn)用最廣的一種輔佐密封圈。常用的橡膠密封圈資料有丁腈橡膠、 氟橡膠硅橡膠、 氯丁橡膠等。

　　(1) 丁腈橡膠NBR 丁腈橡膠是最常用的一種橡膠。它是丁二烯和丙烯腈的共聚物。根據(jù)丙烯腈含量的多少分成若干種： 低丙烯腈 (丁腈-18) 、 中丙烯腈 (丁腈 -26) 和高丙烯腈 (丁腈-40) 。丙烯腈含量越高， 它的耐油性越好， 抗張強(qiáng)度、 硬度和耐磨性、 耐水性增強(qiáng)， 透氣性減小。隨之而來， 它在極性溶劑中的溶解度卻增大， 耐蝕性也受到影響。彈性和耐寒性也會(huì)變差。丁腈橡膠不耐撓屈， 抗撕裂性也較差。一般丁腈橡膠密封圈中的丙烯腈含量為26%~50%。

　　丁腈橡膠對礦物： 氟橡油、 動(dòng)植物油脂、 脂肪烴有優(yōu)秀的耐蝕性， 廣泛用于接觸汽油及其它油類的設(shè)備。它本領(lǐng)堿和非氧化性稀酸腐蝕， 不耐氧化性酸 (如硝酸、 鉻酸等) 、 芳烴、 脂、酮、 醚、 鹵代烴等腐蝕。

　　最近， 研制了氫化丁腈橡膠 (HNBR) ， 其功能優(yōu)于丁腈橡膠。運(yùn)用溫度范圍為-40~150℃， 耐油性比丁腈橡膠好， 耐硫化氫比氟橡膠好， 在 200℃蒸汽中運(yùn)用僅次于乙丙橡膠。

　　(2) 氟橡膠FPM 氟橡膠具有耐高溫、 耐油、 耐化學(xué)腐蝕等長處。在濃硫酸、 硝酸、 磷酸、 燒堿等介質(zhì)中均可采用。但隨著溫度升高其耐蝕率下降， 最高運(yùn)用溫度為200℃。

　　國內(nèi)氟橡膠中使用最廣的是含氟烯烴共聚物， 首要有氟-23型和氟-26型。

　　23型氟橡膠由偏氟乙烯與三氟氯乙烯在常溫及3.3MPa左右壓力下用懸浮聚合法制得的一種無定形橡膠狀共聚物。23型氟橡膠相當(dāng)于國外Kel- F氟橡膠，可用于強(qiáng)酸。

　　26型氟橡膠有兩種膠-26， 系偏氟乙烯與六氟丙烯的乳液共聚物， 相當(dāng)于國外Viton氟橡膠; 氟橡膠-246系偏氟乙烯、 六氟丙烯與四氟乙烯的三元共聚物。

　　近年來， 研制出全氟橡膠 (FFKM全氟高聚彈性體) ， 相當(dāng)于國外Kalrez全氟橡膠。它的抗老化功能優(yōu)秀， 在260℃下運(yùn)用 112天后無顯著老化現(xiàn)象。抗張強(qiáng)度仍保持原來的90%左右， 可在288℃下接連運(yùn)用， 310℃下短時(shí)運(yùn)用。它的耐油性、 耐磨性和耐混合有機(jī)物腐蝕功能良好， 但其脹大系數(shù)近于丁腈橡膠的兩倍 (320*10-6/K) ， 且不適于零度以下用運(yùn)用。

　　(3) 硅橡膠MVQ 硅橡膠的耐高溫性和耐低溫性都很好， 安全運(yùn)用溫度范圍為-70~200℃。在稀硫酸、 鹽酸、 醋酸、 燒堿、 乙醇、 礦物油等介質(zhì)中， 均無顯著的腐蝕現(xiàn)象。硅橡膠是由二甲基硅氧烷與其它有機(jī)硅單體， 在酸性或堿性催化劑存鄙人聚組成的一種極性高分子的聚合物。硅橡膠有很高的熱穩(wěn)定性， 但它有極性， 易在酸堿效果下發(fā)生離子型裂解， 因而耐蝕性差。不適宜用于石油系溶劑 (如苯、 甲苯等) 、 丙酮、 酮、 醚等有機(jī)溶劑。硅橡膠的扯斷強(qiáng)度和扯斷伸長率較小 (只有丁腈橡膠的1/3) 。

　　最近， 氟硅橡膠 (MFQ) 可廣泛用于汽油、 石油油品和溶劑。

　　(4) 乙丙橡膠EPM 乙丙橡膠是由乙烯與丙烯聚合而成， 分為二元和三元共聚物。它特別本領(lǐng)磷酸酯系液壓油、 酮、 醇溶液和酸堿， 同時(shí)又本領(lǐng)高壓蒸汽， 耐候性和耐臭氧性好。但在礦物油和二酯系潤滑油中脹大， 因而不能在這些介質(zhì)中運(yùn)用。

　　2、聚四氟乙烯PTFE

　　聚四氟乙烯的耐熱、 耐油和耐腐蝕功能比一般橡膠好， 在機(jī)械密封中常用它做成V形圈和楔形圈。聚四氟乙烯塑料與橡膠比較， 具有較大的剛度、 較低的彈性和冷流性。聚四氟乙烯的脹大系數(shù)高， 并且隨溫度變化較大， 特別是在常溫下具有峰值， 這就阻礙它在機(jī)械密封中的使用。然而， 聚四氟乙烯有較大的運(yùn)用范圍 (-150~250℃) ， 極低的摩擦系數(shù) (在低速下f=0.05~0.1) 和自潤滑性， 表面不粘結(jié)， 化學(xué)穩(wěn)定性好， 能抗氯化物、三氟化氟硼、 高沸點(diǎn)溶劑、 酮、 酯、 醚、 歡騰的硝酸、 王水和氫氧化鈉、 氫氟酸等。唯一會(huì)侵蝕聚四氟乙烯的是熔融金屬和處于高壓的氟。在負(fù)荷效果下， 任何溫度下都會(huì)發(fā)生蠕變(即冷流) ， 超越 8)83時(shí)， 則會(huì)升華產(chǎn)生毒煙。

　　3、其它資料

　　用作輔佐密封圈的其它資料有金屬、 填充聚四氟乙烯、 脹大石墨 (柔性石墨) 、 石棉以及橡塑復(fù)合資料等。這些資料首要用在高溫場合。
