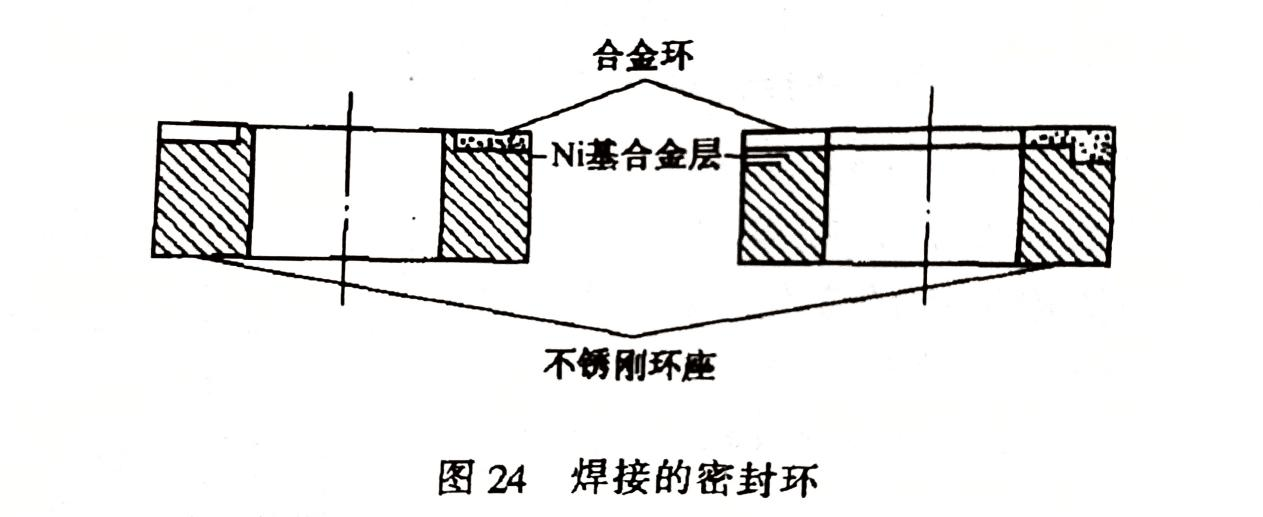

為改善熱裝式密封環(huán)松脫的問題，呈現(xiàn)了焊接的密封環(huán)(圖24)。所用的硬質(zhì)合金是以Cr3C2為硬質(zhì)相、Ni為粘結(jié)相的燒結(jié)合金材料。耐腐蝕優(yōu)于YG6等硬質(zhì)合金，高溫下具有優(yōu)異的抗氧化性能，在1000℃空氣中加熱2小時無任何變化?？墒菍?dǎo)熱性能較差，僅為YG6的1/3;線膨脹系數(shù)大，比YG6大1倍多，為10.2x10-6/℃(10~500℃時)。這兩點導(dǎo)致了耐熱沖擊性能不如YG6好。正因為線膨脹系數(shù)較大，和馬氏體不銹鋼接近(10~500℃時為11x10-6/℃)，為和環(huán)座焊接提供了有利條件。焊接時需在環(huán)和座之間鋪放一層鎳基粉末，置于真空電阻爐中，經(jīng)1100℃高溫熔焊，然后進(jìn)行回火處理，以消除焊接應(yīng)力。由于是焊接的密封環(huán)，硬質(zhì)合金環(huán)的厚度可以比YG6薄，毛坯的厚度也只要3~3.5mm。又因密度小，是YG6的一半(7~7.5g/cm3)，因此，可節(jié)約貴重金屬，價格較低。這種合金的牌號為CN15，其間Cr3C2 85%、Ni 15%，由北京硬質(zhì)合金廠研制成功。
